Exame hiperespectral

Mineralogia espectral para orientar a exploração mineral e investigações de geometalurgia

A identificação objetiva da mineralogia usando espectroscopia de luz refletida tornou-se comum na indústria de recursos minerais. Utilizando principalmente luz visível e de infravermelhos de ondas curtas, a técnica é útil para destacar fases minerais que podem ser notoriamente difíceis de identificar utilizando registo visual convencional. Exemplos incluem considerar amostras finas em que os grãos minerais individuais são impossíveis de ver sob uma lente manual ou distinguir entre os diferentes tipos de mica branca ou cloritos.

Química mineral

Exame espectral

A ALS pode recolher espectros de luz refletida de alta qualidade de amostras nos intervalos de comprimento de onda de infravermelhos visíveis e de onda curta, utilizando um espectrómetro TerraSpec® 4 HR. Material de amostra esmagado (por exemplo, rejeição grosseira) ou limalhas de perfuração RC ou AC são o tipo de amostra recomendado e podem ser fornecidos em sacos ou tabuleiros de limalha. É comum que cada amostra represente 1 m de material perfurado, embora compostos maiores também sejam viáveis. As amostras também podem ser recolhidas do afloramento.

TRSPEC-20

A saída do método TRSPEC-20 é um ficheiro espectral bruto em formato ASD ou um ficheiro ASCII. Estes dados podem então ser importados para vários pacotes de software concebidos para processar dados espectrais para desenvolver interpretações e resultados derivados para ajudar nos objetivos do projeto.

Interpretação das digitalizações

Alguns geocientistas têm as competências e experiência necessárias para interpretar dados espectrais. Em alternativa, os dados espectrais em bruto podem ser interpretados por terceiros. A ALS estabeleceu uma parceria com a AusSpec/IMDEX para oferecer o serviço automatizado de interpretação de minerais baseado na nuvem aiSIRIS. Este sistema utiliza inteligência artificial para interpretar espectros, produzindo conjuntos minerais e parâmetros espectrais que são considerados como estando mais relacionados com a geologia de um projeto.

INTERP-11

O método INTERP-11 é mais eficaz quando algumas informações relacionadas à geologia do projeto podem ser fornecidas, pois estas informações são utilizadas para orientar o sistema no que considerar. Os dados são fornecidos num formato de folha de cálculo, simplificando muito o mapeamento temático dos parâmetros em 2D ou 3D, assim que os espectros da amostra estiverem ligados às respetivas informações espaciais.

Pacote de recolha e interpretação de dados espectrais

A ALS oferece um pacote combinado de aquisição e interpretação de dados (HYP-PKG), no entanto, se apenas forem necessários os dados espectrais em bruto, então está disponível o TRSPEC-20. Por outro lado, se apenas for necessária interpretação e o ficheiro espectral em bruto puder ser fornecido, então está disponível o INTERP-11.

HYP-PKG

O código do pacote HYP-PKG inclui os procedimentos TRSPEC-20 e INTERP-11 em conjunto, para fornecer uma solução económica para a aquisição e interpretação de dados espectrais VIS-SWIR.

Código Descrição Materiais a entregar Preço por amostra
HYP-PKG

Um pacote económico que combina a digitalização TerraSpec® 4 HR e a interpretação espectral especializada aiSIRISTM.

O valor da mineralogia hiperespectral na exploração e geometalurgia aumenta substancialmente com volumes de amostra maiores. Estão disponíveis descontos para grandes apresentações que abranjam campanhas de perfuração completas.

 Ficheiros espectrais brutos em formato ASD ou ASCII, e folha de cálculo com conjuntos minerais e parâmetros espectrais relacionados à geologia do projeto. 300 amostras no mínimo* 9,35 dólares
INTERP-11 Interpretação rápida e precisa de exames hiperespectrais pelo software especialista aiSIRISTM. Folha de cálculo com montagens minerais e parâmetros espectrais relacionados à geologia do projeto. Mínimo de 300 amostras* 5,65 dólares
 TRSPEC-20  Exame espectral utilizando o espectrómetro TerraSpec® 4 HR. Recomenda-se os rejeitados triturados ou a utilização de lascas RC como o tipo de amostra ideal. *Para amostras pulverizadas, solicitar TRSPEC-21.  Ficheiros espectrais em bruto no formato ASD ou ASCII.  6,75 dólares

Pedidos de identificação mineral hiperespectral

Muitos minerais que se formam durante eventos de alteração hidrotérmica podem ser identificados usando luz refletida hiperespectral, particularmente na SWIR. Vários minerais relevantes associados a outros tipos de depósitos também podem ser identificados, e a técnica também pode ser aplicada em ambientes de rególito profundamente expostos aos agentes atmosféricos, onde pode ser usada para interpretar lençóis freáticos paleogénicos, frentes redox e limites de rególito residual transportado. A identificação objetiva de minerais auxilia muito no mapeamento da distribuição de minerais. Os mapas minerais podem ser usados para orientar atividades de exploração ou para informar modelos geometalúrgicos para otimizar o desempenho da mina.

No entanto, nem todos os minerais têm características de diagnóstico nos intervalos de comprimento de onda de infravermelhos visíveis e de onda curta (VIS-SWIR), pelo que não podem ser identificados. Exemplos comuns de minerais que não têm características de diagnóstico no intervalo de comprimento de onda VIS-SWIR incluem feldspatos, quartzo, fosfatos, espinelas e sulfuretos.

Também é importante salientar que este tipo de digitalização espectral fornece uma saída qualitativa (ou seja, se um mineral está presente ou não). Em alguns casos, a força de uma característica espectral pode estar correlacionada com a abundância modal numa amostra, no entanto, esta não é uniforme em todos os minerais. Consequentemente, o conceito de “abundância espectral” é por vezes utilizado para destacar fases minerais que estão a devolver um sinal relativamente forte.

Perguntas frequentes

  • Podem ser recolhidos dados espectrais do núcleo de perfuração ou do material da polpa?

    Sim, no entanto, estes formulários de amostra não são considerados ideais. Com o núcleo, existe frequentemente subjetividade sobre onde amostrar – pode haver muita variação em 1 m de núcleo! O material de polpa, embora certamente homogéneo e representativo para a maioria dos outros métodos analíticos, tende a sofrer de dispersão de luz e um albedo relativamente elevado. Isto significa que a relação sinal/ruído tende a ser mais baixa do que para lascas de perfuração ou material esmagado, e as características espectrais tornam-se mais difíceis de identificar e extrair. As lascas de perfuração/material aparado representam frequentemente o melhor compromisso.

  • Como podem ser utilizados os dados espectrais?

    As saídas interpretadas após a recolha de dados espectrais incluem correspondências minerais espectrais e índices calculados. A correspondência mineral espectral é basicamente onde os espectros de uma amostra são comparados com materiais conhecidos numa base de dados e o melhor ou mais provável mineral na amostra é estimado. Muitas vezes, as duas correspondências minerais mais próximas podem ser fornecidas para as regiões de infravermelhos visíveis (VIS) e de infravermelhos de ondas curtas (SWIR). Claro que isto aplica-se apenas aos minerais com características de diagnóstico nas regiões VIS ou SWIR.


    Os índices espectrais são tipicamente saídas numéricas que se relacionam com coisas como o comprimento de onda de uma característica espectral (por exemplo, no pico máximo), a largura de uma característica, a profundidade de uma característica ou a proporção de uma característica para outra. Estes índices podem ser utilizados para inferir a composição de alguns minerais (por exemplo, cloritos ricos em Fe, intermédios ou ricos em Mg), abundância espectral relativa e até mesmo a quantidade de água incorporada na estrutura do cristal. Por sua vez, estes dados podem, por vezes, ser utilizados para inferir o carácter provável do fluido hidrotérmico a partir do qual se formaram, incluindo temperatura relativa, pH e potencial redox.

Recursos relacionados

TerraCore_Core

Imagem hiperespectral

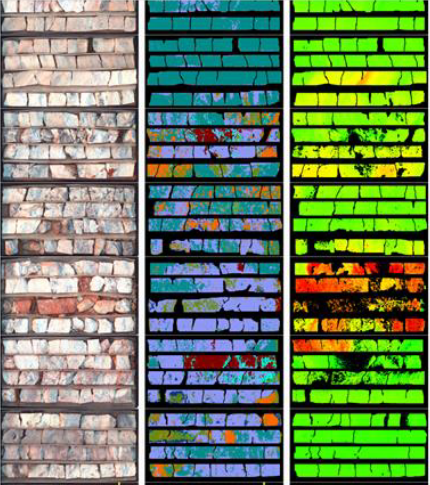

Imagem hiperespectral do núcleo por Terracore
