Analýza transformátorového oleje

Ochrana srdce vašich elektrických systémů

Testování olejů pro transformátory pomáhá zajistit spolehlivost a bezpečnost kritických elektrických zařízení. Poznatky o stavu a znečištění oleje a odhalení možných závad pomáhají přijímat informovaná rozhodnutí, která maximalizují životnost transformátoru a podporují bezpečnostní opatření.

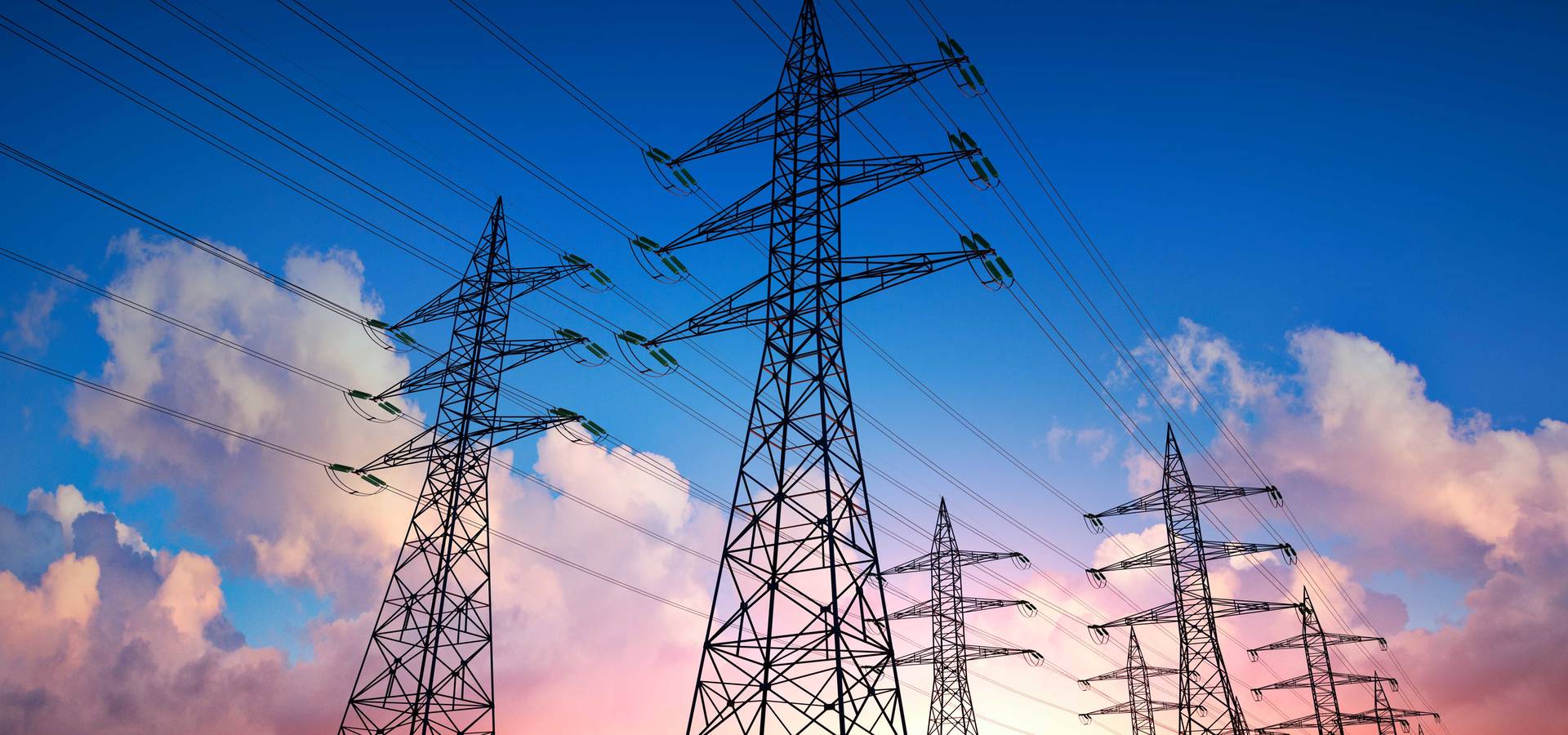

Stožáry elektrického vedení

Rozdíl v systému ALS

Ve společnosti ALS poskytujeme výsledky testů rychle a bez problémů s dobou zpracování vzorků kratší než jeden týden - protože včasné odhalení závad je rozhodující pro zajištění provozuschopnosti zařízení.

Nabízíme nepřetržitou dostupnost dat prostřednictvím online portálu ALS Webtrieve™, který nabízí různé integrace s databázemi našich klientů. Naše zkušební zprávy jsou snadno čitelné a využívají nejnovější směrnice IEEE, které poskytují odborné interpretace bez příplatku.

Díky více než 30 letům zkušeností společnosti ALS v oboru testování transformátorových kapalin je váš majetek v dobrých rukou.
Vlaštovky ve vzduchu z papíru, jedna z vlaštovek mění směr - rozdíl.

Testy transformátorového oleje a jejich měření

  • Barva (D1500)
    Pozorování ztmavnutí oleje porovnáním s předchozími vzorky oleje ze stejného transformátoru.
  • Průrazné napětí (D1816)
    Měří napětí, při kterém olej elektricky selže, což vypovídá o množství nečistot (obvykle vlhkosti) v oleji.
  • Povrchové napětí (D971)
    Měří přítomnost rozpustných kontaminantů a oxidačních produktů v transformátorovém oleji. Klesající hodnota znamená nárůst kontaminantů a/nebo oxidačních produktů v oleji.
  • Obsah vody (vlhkost) (D1533)
    Měří se v částech na milion (ppm) pomocí podílu hmotnosti vlhkosti a hmotnosti oleje. Obsah vlhkosti v oleji snižuje izolační dielektrickou pevnost.
  • Disipační faktor (D924)
    Udává dielektrické ztráty oleje nebo energii, která se rozptýlí jako teplo. Užitečné pro měření změn v izolačním oleji v důsledku znečištění nebo poškození.
  • Číslo kyselosti (D974/D664)
    Nové transformátorové oleje neobsahují prakticky žádné kyseliny. Zkouška kyselosti měří obsah kyselin vzniklých oxidací a nečistotami.
  • Obsah inhibitorů (D2668)
    Přidává se do některých olejů, aby pomohl chránit papírovou izolaci před oxidací.
  • Rezistivita (D1169)
    Měří elektroizolační vlastnosti transformátorového oleje.
  • Analýza rozpuštěných plynů (D3612)

    Identifikuje různé úrovně plynu, které jsou přítomny v izolačním oleji transformátoru. Různé plyny rozpuštěné v oleji indikují různé typy tepelného a elektrického namáhání, ke kterému v transformátoru dochází.

    Příklady:

    Korónový výboj

    Při nízkoenergetických výbojích vzniká metan a vodík a menší množství etylenu a etanu.

    Oblouk

    Lze vyrábět velké množství vodíku nebo acetylenu nebo menší množství ethylenu a methanu.

    Přehřátí oleje

    Při přehřátí ropy vzniká metan a etylen (300 °C) nebo metan a vodík (1 112 °C). Pokud má jednotka elektrické kontakty nebo pokud je problém závažný, mohou vznikat stopy acetylenu.

  • Obsah polychlorovaných bifenylů (PCB) (D4059)
    Používá se k měření obsahu PCB v elektrických zařízeních.
  • Furanové sloučeniny (D5837)
    Používá se jako nepřímé měření stavu papírové izolace měřením množství furanových sloučenin v oleji. Furanové sloučeniny jsou meziproduktem rozkladu vznikajícím při přehřátí papíru v anaerobním prostředí.

  • Vzhled (D1524)

    Tato zkušební metoda vizuální kontroly je použitelná pro minerální oleje ropného původu, které byly použity v transformátorech. Používá se ke zjištění, zda byl vzorek odebrán správně, s odpovídajícím množstvím proplachu.
